| 对应标准数据参考 | |

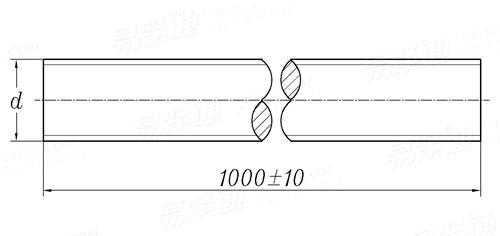

| DIN 975-1986 牙条 Threaded Rods |
|
 |
尺寸单位: 毫米(mm)
|
| 螺纹尺寸 d |
M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | |
| P | 粗牙 细牙 细牙 |
0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| / | / | / | / | / | / | / | 1 | 1.25 | ||
| / | / | / | / | / | / | / | / | 1 | ||
| L | ±10 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 千件重(钢制)=kg | 18.7 | 30 | 44 | 60 | 78 | 124 | 177 | 319 | 500 | |
| 螺纹尺寸 d |
M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | |
| P | 粗牙 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 |
| 细牙 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | |
| 细牙 | 1.5 | / | / | / | / | / | / | / | / | |
| L | ±10 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 千件重(钢制)≈kg | 725 | 970 | 1330 | 1650 | 2080 | 2540 | 3000 | 3850 | 4750 | |
| 螺纹尺寸 d |
(M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | |
| P | 粗牙 细牙 |
3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 |
| 2 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 细牙 | / | 1 | / | / | / | / | / | |
| L | ±10 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| 千件重(钢制)=kg | 5900 | 6900 | 8200 | 9400 | 11000 | 12400 | 14700 | |
①,材料：
a)钢，性能等级：4.6,5.6,5.8。标准ISO 898-1
注：没有指定型号的，则应由制造商自行决定
b)不锈钢，性能等级：A2，A4。标准DIN 267-11
c)有色金属，性能等级：CuZn=铜锌合金，CU2或CU3由制造商选择。标准DIN 267-18
