产品详细
材质：SCM435/SCM440/B7/42CRMOA；等级：10.9、12.9级，规格范围：M6-M24
| 对应标准数据参考 | |

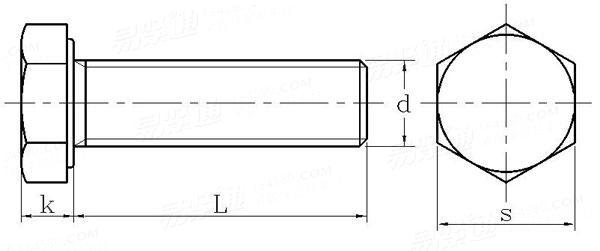

| GB /T5783-2000 六角头螺栓 全螺纹 A级和B级 Hexagon Head Bolts - Full Thread - Grade A and B |
|
 |
尺寸单位: 毫米(mm)
|
| 螺纹尺寸 d |
M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 | ||
| P | 螺距 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | |
| a | 最大值 | 1.05 | 1.2 | 1.35 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | 4 | 4.5 | |
| 最小值 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | ||
| C | 最大值 | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.6 | |
| 最小值 | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | ||
| da | 最大值 | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 | |
| dw | A级 | 最小值 | 2.27 | 3.07 | 4.07 | 4.57 | 5.07 | 5.88 | 6.88 | 8.88 | 11.63 | 14.63 |
| 最小值 | 2.3 | 2.95 | 3.95 | 4.45 | 4.95 | 5.74 | 6.74 | 8.74 | 11.47 | 14.47 | ||
| e | A级 | 最小值 | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 |
| 最小值 | 3.28 | 4.18 | 5.31 | 5.88 | 6.44 | 7.5 | 8.63 | 10.89 | 14.2 | 17.59 | ||
| k | 公称 | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 5.3 | 6.4 | |
| k | A级 | 最大值 | 1.225 | 1.525 | 1.825 | 2.125 | 2.525 | 2.925 | 3.65 | 4.15 | 5.45 | 6.58 |
| 最小值 | 0.975 | 1.275 | 1.575 | 1.875 | 2.275 | 2.675 | 3.35 | 3.85 | 5.15 | 6.22 | ||
| k | B级 | 最大值 | 1.3 | 1.6 | 1.9 | 2.2 | 2.6 | 3 | 3.74 | 4.24 | 5.54 | 6.69 |
| 最小值 | 0.9 | 1.2 | 1.5 | 1.8 | 2.2 | 2.6 | 3.26 | 3.76 | 5.06 | 6.11 | ||
| k₁ | A级 | 最小值 | 0.68 | 0.89 | 1.1 | 1.31 | 1.59 | 1.87 | 2.35 | 2.7 | 3.61 | 4.35 |
| 最小值 | 0.63 | 0.84 | 1.05 | 1.26 | 1.54 | 1.82 | 2.28 | 2.63 | 3.54 | 4.28 | ||
| r | 最小值 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 | |
| S | 最大值=公称 | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 13 | 16 | |
| 最小值 | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | ||
| 最小值 | 2.9 | 3.7 | 4.7 | 5.2 | 5.7 | 6.64 | 7.64 | 9.64 | 12.57 | 15.57 | ||
| 千件钢制重≈kg | - | - | - | - | - | - | - | - | - | - | ||
| 螺纹尺寸 d |
M12 | (M14 | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | ||
| P | 螺距 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | |
| a | 最大值 | 5.3 | 6 | 6 | 7.5 | 7.5 | 7.5 | 9 | 9 | 10.5 | 10.5 | |
| 最小值 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | ||
| C | 最大值 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| 最小值 | 0.15 | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| da | 最大值 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | |
| dw | A级 | 最小值 | 16.63 | 19.64 | 22.49 | 25.34 | 28.19 | 31.71 | 33.61 | - | - | - |
| 最小值 | 16.47 | 19.15 | 22 | 24.85 | 27.7 | 31.35 | 33.25 | 38 | 42.75 | 46.55 | ||
| e | A级 | 最小值 | 20.03 | 23.36 | 26.75 | 30.14 | 33.53 | 37.72 | 39.98 | - | - | - |
| 最小值 | 19.85 | 22.78 | 26.17 | 29.56 | 32.95 | 37.29 | 39.55 | 45.2 | 50.85 | 55.37 | ||
| k | 公称 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | |
| k | A级 | 最大值 | 7.68 | 8.98 | 10.18 | 11.715 | 12.715 | 14.215 | 15.215 | - | - | - |
| 最小值 | 7.32 | 8.62 | 9.82 | 11.285 | 12.285 | 13.785 | 14.785 | - | - | - | ||
| k | B级 | 最大值 | 7.79 | 9.09 | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 |
| 最小值 | 7.21 | 8.51 | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | ||
| k₁ | A级 | 最小值 | 5.12 | 6.03 | 6.87 | 7.9 | 8.6 | 9.65 | 10.35 | - | - | - |
| 最小值 | 5.05 | 5.96 | 6.8 | 7.81 | 8.51 | 9.56 | 10.26 | 11.66 | 12.8 | 14.41 | ||
| r | 最小值 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | |
| S | 最大值=公称 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | |
| 最小值 | 17.73 | 20.67 | 23.67 | 26.67 | 29.67 | 33.38 | 35.38 | - | - | - | ||
| 最小值 | 17.57 | 20.16 | 23.16 | 26.16 | 29.16 | 33 | 35 | 40 | 45 | 49 | ||
| 千件钢制重~kg | - | - | - | - | - | - | - | - | - | - | ||
| 螺纹尺寸 d |
M36 | (M39) | M42 | (M45) | M48 | (M52) | M56 | (M60) | M64 | ||
| P | 螺距 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 | |
| a | 最大值 | 12 | 12 | 13.5 | 13.5 | 15 | 15 | 16.5 | 16.5 | 18 | |
| 最小值 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 | ||
| C | 最大值 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 最小值 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | ||
| da | 最大值 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | 63 | 67 | 71 | |
| dw | A级 | 最小值 | - | - | - | - | - | - | - | - | - |
| 最小值 | 51.11 | 55.86 | 59.95 | 64.7 | 69.45 | 74.2 | 78.66 | 83.41 | 88.16 | ||
| e | A级 | 最小值 | - | - | - | - | - | - | - | - | - |
| 最小值 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | 93.56 | 99.21 | 104.86 | ||
| k | 公称 | 22.5 | 25 | 26 | 28 | 30 | 33 | 35 | 38 | 40 | |
| k | A级 | 最大值 | - | - | - | - | - | - | - | - | - |
| 最小值 | - | - | - | - | - | - | - | - | - | ||
| k | B级 | 最大值 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | 35.5 | 38.5 | 40.5 |
| 最小值 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | 34.5 | 37.5 | 39.5 | ||
| k₁ | A级 | 最小值 | - | - | - | - | - | - | - | - | - |
| 最小值 | 15.46 | 17.21 | 17.91 | 19.31 | 20.71 | 22.75 | 24.15 | 26.25 | 27.65 | ||
| r | 最小值 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 | 2 | |
| S | 最大值=公称 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | |
| 最小值 | - | - | - | - | - | - | - | - | - | ||
| 最小值 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | 82.8 | 87.8 | 92.8 | ||
| 千件钢制重~kg | - | - | - | - | - | - | - | - | - | ||
宁波鑫春紧固件有限公司成立于2007年是专业制造和销售各种合金钢螺栓、螺母，公司引进各种自动化生产设备及成套测试设备，采用ERP管理系统，系统管理送盘圆到仓库的每个生产过程 产品包括公制合金钢12.9级全牙内六角螺栓(材质SCM435/SCM440/B7/42CRMOA)、GB5782合金钢10.9级高强度半牙外六角(材质SCM435/SCM440/B7/42CRMOA)、公制合金钢12.9级内六角杯头螺丝(材质SCM435/SCM440/B7/42CRMOA)GB5783合金钢12.9级高强度全牙外六角螺栓(材质SCM435/SCM440/B7/42CRMOA)公制合金钢12.9级内六角细牙螺丝(材质SCM435/SCM440/B7/42CRMOA) 合金钢12.9级内六角特长杯头螺丝(材质SCM435/SCM440/B7/42CRMOA) 螺母GB/T6170，GB/T6175，SH3404，A194-2H、各类美制、B7的全螺纹的螺柱、35CRMO的全螺纹螺柱等。
